HRW150高溫高壓圓盤式疏水閥的詳細資料：
|
HRW150高溫高壓圓盤式疏水閥用于高溫高壓的飽和蒸汽主管和透平機的蒸汽亞臨界狀態使用。本閥門適用于蒸汽管路及蒸汽設備上，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止水錘現象及其可能引起的故障。
| 高溫高壓圓盤式疏水閥工作原理 |
| 本疏水閥是利用熱動力學特性，當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件。 | |
HRW150高溫高壓圓盤式疏水閥結構特點
1、在工作壓力范圍內，無需調整，節能效果顯著。
2、抗蝕性強，動作可靠，經久耐用。
3、可迅速排出設備起動時的空氣及冷凝結水，排量大，漏氣率小。
4、閥內部裝有自動清除裝置，新型皇冠式閥片，密封極為可靠。蒸汽保濕裝置，高效節能。

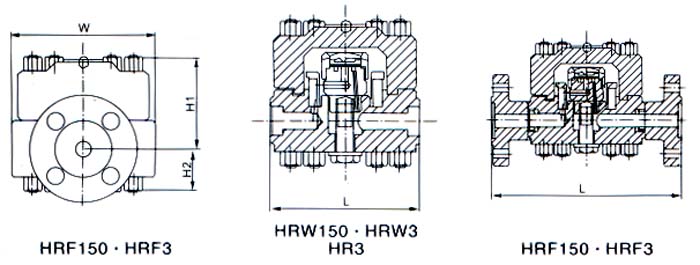

主要外型及連接尺寸
| 產品型號 |
公稱通徑
DN(mm) |
連接方式 |
最高允許
溫度（℃） |
閥體材質 |
外形尺寸 |
| L |
H1 |
H2 |
W |
| HRF3 |
15 |
法蘭 |
500 |
WCB |
230 |
78 |
35 |
135 |
| 20 |
法蘭 |
500 |
WCB |
230 |
78 |
35 |
135 |
| 25 |
法蘭 |
500 |
WCB |
230 |
78 |
35 |
135 |
| HRW3 |
15 |
承插焊 |
500 |
WCB |
130 |
78 |
35 |
135 |
| 20 |
承插焊 |
500 |
WCB |
130 |
78 |
35 |
135 |
| 25 |
承插焊 |
500 |
WCB |
130 |
78 |
35 |
135 |
| HR3 |
15 |
內螺紋1/2" |
500 |
WCB |
130 |
78 |
35 |
135 |
| 20 |
內螺紋1/2" |
500 |
WCB |
130 |
78 |
35 |
135 |
| 25 |
內螺紋1/2" |
500 |
WCB |
130 |
78 |
35 |
135 |
HRF150
CS49H-160V |
15 |
法蘭 |
500 |
WCB |
400 |
122 |
58 |
228 |
| 20 |
法蘭 |
500 |
WCB |
400 |
122 |
58 |
228 |
| 25 |
法蘭 |
500 |
WCB |
400 |
122 |
58 |
228 |
| 32 |
法蘭 |
500 |
WCB |
400 |
122 |
58 |
228 |
| 40 |
法蘭 |
500 |
WCB |
400 |
122 |
58 |
228 |
| 50 |
法蘭 |
500 |
WCB |
400 |
122 |
58 |
228 |
HRW150
CS49H-160V |
15 |
承插焊 |
500 |
WCB |
220 |
122 |
58 |
228 |
| 20 |
承插焊 |
500 |
WCB |
220 |
122 |
58 |
228 |
| 25 |
承插焊 |
500 |
WCB |
220 |
122 |
58 |
228 |
| 32 |
承插焊 |
500 |
WCB |
320 |
122 |
58 |
228 |
| 40 |
承插焊 |
500 |
WCB |
320 |
122 |
58 |
228 |
| 50 |
承插焊 |
500 |
WCB |
320 |
122 |
58 |
228 |
| 安裝應注意事項 |
| 1 、閥門在安裝前應清洗管路，除去雜質。 |
| 2 、安裝時閥體上指示的流向必須與管路內介質流向一致。 |
| 3 、本閥門前后應各安裝一閥門，便于維修。 | |
