YLVA -7010系列風機盤管電動閥 概 述
   VA-7010系列風機盤管電動閥適用于風機盤管水流的通斷控制。閥體為黃銅鍛造，驅動器利用磁滯同步電機為動力。通電打開閥門，斷電后彈簧復位（即斷電后閥體自行關閉）。并配有手動開閥操作機構。是中央空調系統最普遍采用的電動閥之一。

一、YLVA -7010系列風機盤管電動閥技術指標：
1、驅動電壓：220VAC（或者12V、24V、110Ｖ）
2、功率消耗：5VA（僅在閥門啟閉過程中）
3、閥體承壓：1.6MPa
4、允許壓差:0.6MPa
5、適用介質：冷水、熱水
6、啟閉時間：16秒
7、適用介質溫度：1-95℃
8、適用環境溫度：0-65℃
9、連接方式：錐形內管螺文（也可按用戶需求定制）

二、YLVA -7010系列風機盤管電動閥結構特點：
1、內置觸點開關，閥門啟閉過程完成后電機不通電，因而壽命長、節能、并且特別安全。
2、閥體與驅動器分離，可以快速拆卸。
3、閥體結構獨特，允許壓差大。
4、驅動器有可供系統調試和維修使用的手動操縱桿，手動開度約70%（向下用力推動白色手動拔桿至底部位置并向里推即可，當電源恢復時，閥門和驅動器回到自動位置）。
5、B型驅動器內置繼電器，一條線控制，可配三速開關，可實現多閥并聯。

三、二通閥外形及剖面圖


五、型號對照表

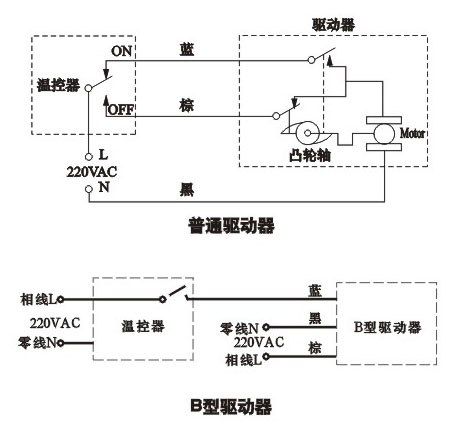

六、 YLVA -7010系列風機盤管電動閥接線原理圖

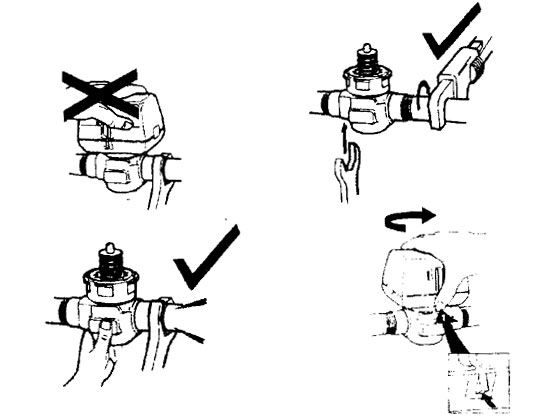

七、 YLVA -7010系列風機盤管電動閥安裝示意圖

八、 安裝調試要求
1、安裝前請仔細閱說明書，必須由專業技術人員進行安裝，并嚴格按照接線圖接線。
2、二通電動閥介質流向可從A至B，也可從B至A：三通電動閥介質流向從AB至A或B。
3、驅動器可任意角度安裝，但必須在閥體的水平上方。
4、安裝時絕不能對驅動器施力，否則會損壞驅動器。
5、卸下閥體安裝時絕對不能對閥桿施力，否則閥桿變形導致漏水。
6、本閥不能配三速開關，只配機械或者電子式溫控器。
7、調試時必須觀察驅動器是否能可靠啟動或停止，若連續不停地上下走動，必須調換驅動器，否則閥桿密封壽命會很短。
8、當拔桿在上部時，可采用手動操作，通過向下推動白色手動拔桿至中間位置，并向里推，可以打開閥門。通過輕輕的壓低白色手動拔桿，然后將拔桿拉出，將閥門手動恢復到閉合位置。當電源恢復時，閥門和驅動器回到自動位置。
九、注意：
　　如果閥門被馬達驅動打開，除非取下驅動器，否則不能手動閉合閥門。
為了避免產品運行中的麻煩，在安裝之前，要沖刷整個系統，并在系統中安裝50微米（或更細）的過濾裝置。
十、 維修和保養
1、若閥門在泄漏，應將流體排盡或?qū)⑵鋸南到y(tǒng)中隔離。
2、檢查是否需要更換閥芯組件。
3、若驅動器不工作或連續不斷的上下走動，應更換整個驅動器。
十一、 重要警告
1、安裝、維修和保養之前必須先將電源切斷。
2、換閥體或閥芯時必須先切斷流體，打開風盤排氣閥以徹底卸壓方可操作。
3、使用中若閥門在泄漏，必須立即將閥門從系統中隔離并排盡流體。
4、選擇普通型驅動頭，一個溫控器只能配一個電動閥，否則造成的一切后果，廠家概不負責。
