Q641F氣動球閥
本公司研發的系列氣動法蘭球閥，采用了防火、防靜電、閥桿防爆出裝置技術，氣動球閥可適用多種惡劣場合選型。氣動球閥采用的氣動執行器與球閥一體式連接，無需另裝支架，減少了因安裝連接引起的質量問題，同時也為廠區密密麻麻的設備節約了空間。
★ 防火、防靜電設計
★ 閥桿防爆出裝置
★ 鋼球上設計有壓力平衡孔
★ 雙層閥桿填料與兩片碟型彈片裝置
★ 閥體上設計清潔閥腔的裝置
◇氣動球閥參數
|
空氣驅動 |
壓縮空氣4-6bar（可帶手輪） |
|
公稱通徑 |
15～250mm |
|
公稱壓力 |
1.6～4.0Mpa |
|
適用溫度 |
-29～+178℃ |
|
連接方式 |
法蘭 |
|
閥結構 |
兩塊式、三塊式 |
|
閥體材質 |
316L、316、304、碳鋼 |
|
閥芯材質 |
316L、316、304 |
|
密封材質 |
PTFE、合金 |
|
適用介質 |
氣體、水及油類等 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |

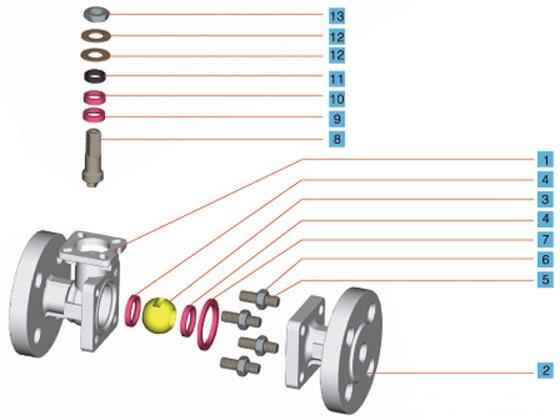

◇氣動球閥解剖圖
|
# |
零件 |
材質 | ||
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
ANSI/JIS/DIN | ||
|
1 |
閥體 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
2 |
閥蓋 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
3 |
球體 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 | |
|
4 |
閥座 |
TFM1600/PTFE/RTFE | ||
|
5 |
螺栓 |
A193-B8 |
A193-B7 | |
|
6 |
螺帽 |
A194-8 |
A194-2H | |
|
7 |
閥蓋墊圈 |
PTFE | ||
|
8 |
閥桿 |
SUS316 |
SUS304 | |
|
9 |
閥桿密封圈 |
PTFE | ||
|
10 |
閥桿填料 |
PTFE | ||
|
11 |
格南 |
SUS316 | ||
|
12 |
碟型彈片 |
SUS301 | ||
|
13 |
閥桿螺母 |
A194-8 | ||
◇氣動球閥外型尺寸
〓國標氣動球閥
|
通徑 |
英寸″ |
壓力（Mpa） |
尺寸 （mm） | |||||||
|
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-φm | |||
|
15 |
1/2 |
1.6/2.5 |
130 |
15 |
46 |
65 |
95 |
14 |
36.5 |
4-14 |
|
20 |
3/4 |
130 |
20 |
56 |
75 |
105 |
16 |
40 |
4-14 | |
|
25 |
1 |
140 |
25 |
65 |
85 |
115 |
16 |
45 |
4-14 | |
|
32 |
1 1/4 |
4.0 |
165 |
32 |
76 |
100 |
140 |
18 |
50 |
4-18 |
|
40 |
1 1/2 |
165 |
38 |
84 |
110 |
150 |
18 |
60 |
4-18 | |
|
50 |
2 |
203 |
50 |
99 |
125 |
165 |
20 |
70 |
4-18 | |
|
65 |
2 1/2 |
1.6 |
222 |
65 |
118 |
145 |
185 |
20 |
88 |
4-18 |
|
2.5/4.0 |
22 |
8-18 | ||||||||
|
80 |
3 |
1.6 |
241 |
76 |
132 |
160 |
200 |
20 |
98.5 |
8-18 |
|
2.5/4.0 |
24 |
8-18 | ||||||||
|
100 |
4 |
1.6 |
305 |
100 |
156 |
180 |
220 |
22 |
120 |
8-18 |
|
2.5/4.0 |
190 |
235 |
24 |
8-22 | ||||||
|
125 |
5 |
1.6 |
356 |
125 |
184 |
210 |
250 |
22 |
non |
8-18 |
|
2.5/4.0 |
220 |
270 |
26 |
8-26 | ||||||
|
150 |
||||||||||
|
|
|
| ||||||||
