電動截止閥：
1、結構特點、用途及注意事項
電動截止閥可以安裝在管道的任何位置上，介質從下往上流。產品設計制造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。不銹鋼截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。其特點如下：
①閥瓣、閥座密封面用硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
②閥桿材料為滲氮鋼，滲氮后的閥桿表面硬度高、耐磨、抗擦傷，抗腐蝕。
③由于溫度、壓力等原因，閥門口徑DN50以下的閥體、閥蓋為模鍛件、DN65以上的閥體、閥蓋為鑄鋼件。
④閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
⑤安裝閥門時注意介質的流向，嚴格按閥門流向箭頭指示的方向安裝。
⑥電動截止閥盡量垂直安裝，閥桿向上。

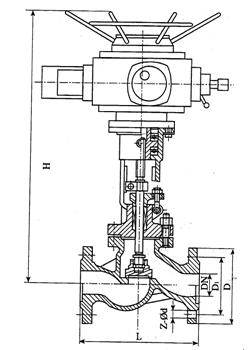

主要外形和連接尺寸
|
型號 |
J41H/Y/B/W-16C/P J41Y-16P/R/I J941H/Y/B/W-16C/P J941Y/W/Y-16P/R/I |
|
公稱通徑DN |
PN1.6MPa |
WT(Kg) |
|
L |
D |
D1 |
D2 |
b |
z-фd |
H |
D0 |
J41 |
J941 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-ф14 |
218 |
120 |
4.8 |
5.2 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
258 |
140 |
6.5 |
7.1 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-ф14 |
275 |
160 |
7 |
7.4 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-ф18 |
280 |
180 |
8.2 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-ф18 |
330 |
200 |
11 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-ф18 |
350 |
240 |
14.5 |
20 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-ф18 |
400 |
280 |
21.5 |
25 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-ф18 |
355 |
280 |
27 |
35 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-ф18 |
415 |
320 |
30 |
50 |
|
125 |
400 |
245 |
210 |
185 |
24 |
8-ф18 |
460 |
360 |
84 |
75 |
|
150 |
480 |
280 |
240 |
210 |
26 |
8-ф23 |
510 |
400 |
91 |
100 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-ф23 |
710 |
400 |
148 |
210 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12-ф25 |
786 |
450 |
405 |
446 |
|
300 |
850 |
460 |
410 |
375 |
30 |
12-ф25 |
925 |
500 |
610 |
648 |
主要外形和連接尺寸
|
型號 |
J41H/Y/B/W-25/25P J41Y-25P/R/I J941H/Y/B/W-25/25P J941Y-25P/R/I |
|
公稱通徑DN |
PN2.5MPa |
|
|
L |
D |
D1 |
D2 |
b |
z-фd |
H |
D0 |
WT(Kg) |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-ф14 |
218 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-ф14 |
258 |
140 |
6.9 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-ф14 |
275 |
160 |
7.4 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-ф18 |
280 |
180 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-ф18 |
330 |
200 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-ф18 |
350 |
240 |
16 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-ф18 |
400 |
280 |
25 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-ф18 |
355 |
280 |
30 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-ф23 |
415 |
320 |
34.5 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-ф25 |
460 |
360 |
89 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-ф25 |
510 |
400 |
98 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-ф25 |
710 |
400 |
170 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12-ф30 |
786 |
450 |
446 |
|
300 |
850 |
485 |
430 |
390 |
40 |
12-ф30 |
925 |
500 |
654 |
|
型號 |
J41H/Y/B-40 J41Y-40P/R/I J941H/Y/B-40 J941Y-40P/R/I |
|
|
公稱通徑DN |
PN4.0MPa |
WT(Kg) |
|
|
L |
D |
D1 |
D2 |
b |
z-фd |
H |
D0 |
J41 |
J941 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-ф14 |
233 |
120 |
4.5 |
5.2 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-ф14 |
275 |
140 |
5 |
7.1 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-ф14 |
285 |
160 |
7 |
8.7 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-ф18 |
302 |
180 |
9 |
11.8 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-ф18 |
355 |
200 |
12 |
16.5 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-ф18 |
373 |
240 |
24 |
24 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-ф18 |
408 |
280 |
33 |
33 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-ф18 |
436 |
320 |
44 |
44 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-ф23 |
480 |
360 |
60 |
60 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-ф25 |
558 |
400 |
89 |
93 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-ф25 |
611 |
400 |
98 |
102 |
|
200 |
600 |
375 |
320 |
282 |
38 |
12-ф30 |
720 |
400 |
170 |
175 |
|
型號 |
J41H/Y-64 J41Y-64P/R/I J941H/Y/B-64 J941Y-64P/R/I |
|
|
公稱通徑DN |
PN6.4MPa |
|
WT(Kg) |
|
L |
D |
D1 |
D2 |
D6 |
b |
z-фd |
H |
D0 |
|
|
15 |
170 |
105 |
75 |
55 |
40 |
18 |
4-ф14 |
195 |
140 |
5.5 |
|
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-ф18 |
228 |
160 |
7.5 |
|
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-ф18 |
275 |
180 |
9.1 |
|
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-ф23 |
325 |
200 |
12 |
|
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-ф23 |
360 |
240 |
18 |
|
50 |
300 |
175 |
135 |
105 |
88 |
26 |
8-ф23 |
410 |
280 |
26 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-ф23 |
450 |
320 |
36 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-ф23 |
485 |
360 |
48 |
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-ф25 |
537 |
400 |
68 |
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-ф30 |
631 |
400 |
96 |
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-ф34 |
646 |
450 |
107 |
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-ф34 |
813 |
500 |
182 |
