全面平衡的水力系統一般通過動態平衡電動調節閥調節末端設備（如空調箱）的流量來調控目標區域的溫度，它能動態的平衡系統的壓力變化，使二臺或多臺末端設備間的流量調節不互相干擾，因此這種系統具有高效節能性。目前在一些空調項目中，一些設計人員為實現相同的功能，在設計中選用動態流量調節閥和電動調節閥的組合系統來代替動態平衡電動調節閥，并宣稱這二種配置具有相同的功能。那么動態流量平衡閥和電動調節閥組合能代替動態平衡電動調節閥么，下面對這兩種配置的功能特性進行一些分析和比較。
一、材質：
|
閥體 |
球墨鑄鐵 |
電動執行器外殼 |
鋁合金 |
|
閥套 |
不銹鋼 |
閥芯 |
黃銅 |
二、動態平衡電動調節閥技術參數：
|
產品型號 |
閥門形式 |
規格 |
壓差范圍
(KPa) |
流量范圍
(m0/h) |
工作
壓力 |
流量
誤差 |
流體
溫度 |
|
A/D-EDRV1 |
二通 |
DN25 |
30-300 |
0.2-2.9 |
PN16 |
5％ |
0-100℃ |
|
A/D-EDRV2 |
DN32 |
30-300 |
0.5-4-7 |
|
A/D-EDRV3 |
DN40 |
30-300 |
1-7-7 |
|
A/D-EDRV4 |
DN50 |
30-300 |
2-12.1 |
|
A/D-EDRV8 |
DN65 |
30-300 |
3-20.4 |
|
A/D-EDRV9 |
DN80 |
30-300 |
5-30.8 |
|
A/D-EDRV10 |
DN1OO |
30-300 |
10-45.3 |
|
A/D-EDRV11 |
DN125 |
30-300 |
15-70-7 |
|
A/D-EDRV12 |
DN150 |
30-300 |
20-101.8 |
|
A/D-EDRV13 |
DN200 |
33-300 |
5.0-360 |
|
A/D-EDRV14 |
DN250 |
22-210 |
4.O-460 |
※注： A-EDRV動態平衡電動調節閥配直行程電動執行器 D-EDRV動態平衡電動調節閥配角行程電動執行器

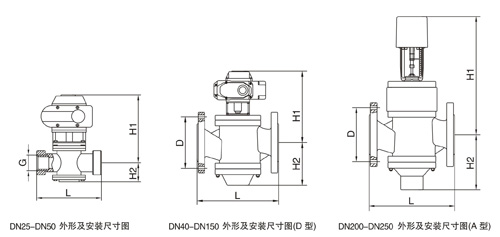

三、動態平衡電動調節閥尺寸參數：
|
產品型號 |
閥門形式 |
規格 |
外形及安裝尺寸 (mm) |
|
L |
H1 |
H2 |
D(φ)法蘭 |
G螺紋 |
|
A/D-EDRV1 |
二通
絲口 |
DN25 |
160 |
265 |
70 |
|
G1 |
|
A/D-EDRV2 |
DN32 |
180 |
275 |
70 |
|
G1-1/4 |
|
A/D-EDRV3 |
DN40 |
300 |
290 |
90 |
|
G1-1/2 |
|
A/D-EDRV4 |
DN50 |
300 |
290 |
90 |
|
G2 |
|
A/D-EDRV5 |
二通
法蘭 |
DN32 |
160 |
220 |
70 |
1OO |
|
|
A/D-EDRV6 |
DN40 |
200 |
235 |
110 |
110 |
|
|
A/D-EDRV7 |
DN50 |
215 |
230 |
115 |
125 |
|
|
A/D-EDRV8 |
DN65 |
230 |
238 |
120 |
145 |
|
|
A/D-EDRV9 |
DN80 |
275 |
275 |
146 |
160 |
|
|
A/D-EDRV10 |
DNl00 |
290 |
295 |
165 |
180 |
|
|
A/D-EDRV11 |
DNl25 |
315 |
307 |
208 |
21O |
|
|
A/D-EDRV12 |
DNl50 |
350 |
326 |
205 |
240 |
|
|
A/D-EDRV13 |
DN200 |
430 |
715 |
295 |
295 |
|
|
A/D-EDRV14 |
DN250 |
520 |
740 |
345 |
355 |
|
