ZDLN型電子式電動直通雙座調節閥采用雙導向結構,配用3601L系列電子式直行程電動執行機構.具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點.廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合.
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種.產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN25~400.適用流體溫度有-250℃~+560℃范圍內多種檔次.泄漏量標準為Ⅱ級或Ⅳ級.流量特性為線性或等百分比.多種多樣的品種規格可供選擇.
ZDLN型電子式電動直通雙座調節閥主要零件材料
閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
ZDLN型電子式電動直通雙座調節閥允許壓差 MPa（ZDLN型）
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差 MPa |
≤公稱壓力 |
4.0 |
3.4 | ||||||||||

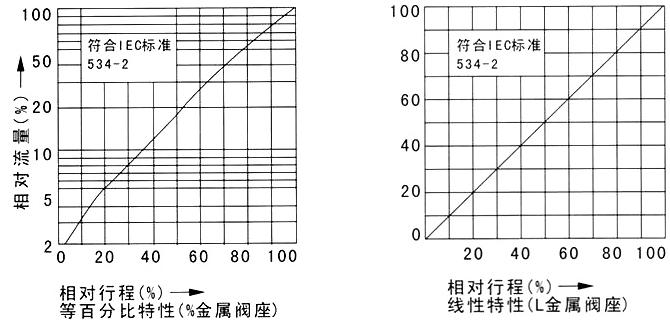

ZDLN型電子式電動直通雙座調節閥流量特性示圖
ZDLN型電子式電動直通雙座調節閥主要零件材料及適用溫度、介質
|
公稱通徑mm |
DN15-DN300 | |||
|
材料代號 |
C（WCB） |
P（304） |
R（316） | |
|
主要 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 | |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti | |
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 | |||
|
墊片 |
增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 | |||
|
推桿、襯套 |
2Cr13 | |||
|
適用 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ | |
|
高溫型 |
-30～+450℃ |
-40～+500℃ |
-40～+500℃ | |
|
低溫型 |
|
-40～-60℃、 -60～-100℃ | ||
ZDLN型電子式電動直通雙座調節閥主要技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||
|
額定流量 |
單座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 | ||
|
雙座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 | |||
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 | ||||||||||
|
執行器型號 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 | |||||||||
|
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 | ||||||||||
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 | |||||||||||
|
電源電壓 |
AC220V 50Hz | |||||||||||||||
|
信號范圍 |
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC | |||||||||||||||
|
作用模式 |
電開式（K）型、電關式（B）型 | |||||||||||||||
|
故障狀態時 |
全開、全關、自鎖保位 | |||||||||||||||
|
流量特性 |
等百分比、直線、快開性 | |||||||||||||||
|
允許泄漏量（L/h） |
單座閥：≤10-4×閥的額定容量；雙座閥：≤10-3×閥的額定容量 | |||||||||||||||
|
固有可調比R |
50:1 | |||||||||||||||
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 | |||||||||||||||
|
